MGS101-05


Product

MGS101-05

Dimension

325.0(L) x 197.0(W) x 39.7(H)mm

Board

Intel Celeron Bay Trail-M N2807 Dual-core 1.58-2.17GHz

LCD panel

10.1” Screen(MiPi), Resolution 800X1280 WXGA; 10:16 Aspect Ratio, Luminance 280CD/m2;

10.1” Screen(MiPi), Resolution 1200X1920 WUXGA; 10:16 Aspect Ratio,Luminance 280CD/m2 (Option)

Touch panel

Capacitive 10 Multi touch panel, interface I2C, IK07 hardness

Memory

2GB DDR3L-On board BGA memory module

Storage

32GB m-SATA SSD,Support to 1TB

Card Reader

Support Secure digital MSD card 8GB~512GB

Front camera

500MP+AF, USB interface (Option)

Wi-Fi

IEEE 802.11 a/b/g/n/ac Wireless card (Intel 3168 module)

BT

Bluetooth 4.2 support (Option)

Light bar

RGB LED, UART interface, 5V operation voltage (Option)

Speaker

2 x speaker, rated resistance 8Ω, rated power 0.6W, sensitivity 92dB/5cm

G-sensor

Automatic screen orientation 3 axis

Fan

Dimension 45*45*5mm, working voltage 5V, revolution speed 5200RPM, noise 27dB

Rear I/O

1*mini USB(Host);  1*Micro SD;  1*3.5mm audio Jack;  1*mini HDMI for Fast Ethernet(10/100);   1*DC Jack

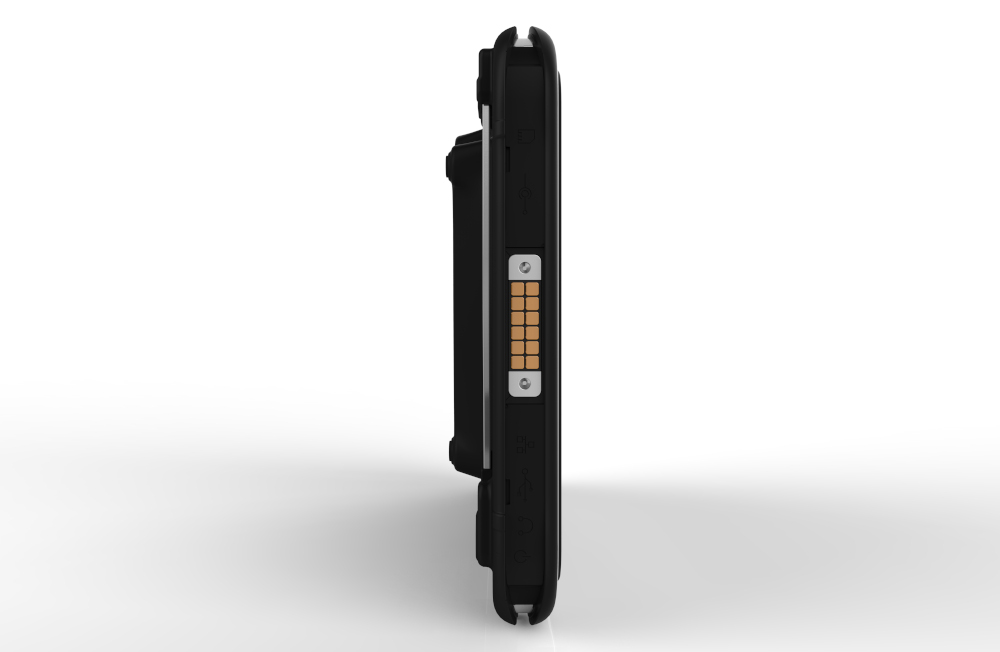

Pogo connector

2x4pins, with DC IN; 2x6pins, with DC IN, LAN(10/100M) (Option)

Battery

Li-Lon 12000mAh, 7.4V, 88.8Wh,14Hrs Li-lon 8000mAh, 7.4V, 59.2Wh, 10Hrs (Option) Li-Lon 16000mAh, 7.4V, 118.4Wh, 20Hrs (Option)

Reset function

Hall IC switch on handle(EC Control)-External magnet action

Power button

Power button*1

Operating System

Android 8.1 Windows 8.1

Regulations

FCC; SAR; CE; CCC

Weight

1.66Kg12000mAh,7.4V) 1.8Kg16000mAh,7.4V) (Option) 1.52Kg8000mAh,7.4V) (Option)

RFID Tag

60.0x12.5x1.0mm, with ground plane, white synthetic label, EPC class 1 gen2v2, 866~868MHz(EU) ,

902~928MHz(US), IQ 150, Omni-ID (Option)

VESA mount

75mmx75mm mounting hole; Only for 8000mAh battery (Option)

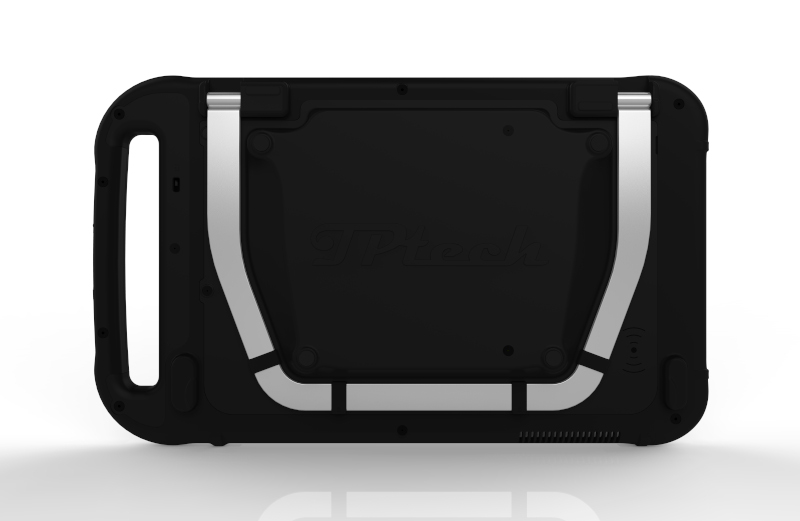

Hand strap

Hand strap for rotating and handle, diameter 60mm stainless steel plate,

95x95mm plastics with 75x75mm VESA hole (Option)

I/O cover

Three kinds of optional I/O cover1. Rubber cover with Logo without button hole (Default) 2.

ABS cover with screws with button hole (Option) 3. ABS cover with screws without button hole (Option)

Panel protector

PET film , 251.9x163.4x0.125mm (Option)
